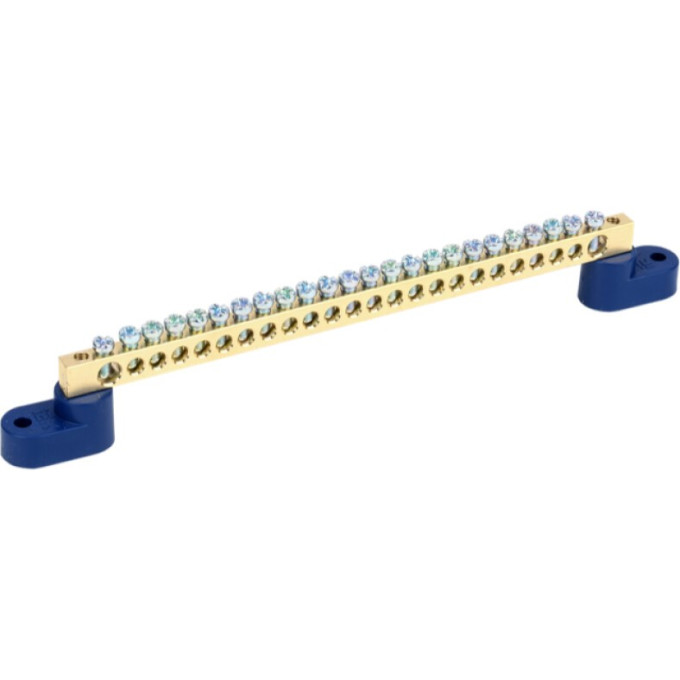

Шина N "ноль" на двух угловых изоляторах IEK ШНИ-6х9-24-У2-С - YNN10-69-24C2-K07
Артикул: YNN10-69-24C2-K07
370 руб.
от 93 руб. × 4 без переплаты
В наличии
Доставка в Сургут
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ВидN (ноль)
Винты крепленияМ4
Высота27,8 мм
Глубина15...29 мм
Описание
При сборке крупных распределительных щитов часто требуется соединить большое количество нулевых проводников в одной точке. IEK ШНИ-6х9-24-У2-С решает эту задачу: на двух угловых изоляторах она крепится к монтажной панели и обеспечивает 24 вывода для проводов сечением до 16/6 мм².
Основные характеристики
- Номинальный ток: 100 А
- Номинальное напряжение: 400 В
- Сечение шины: 6х9 мм
- Максимальное сечение подключаемого проводника: 16/6 мм²
- Количество кабельных выводов: 24
- Винты крепления: М4
- Материал: латунь, изоляторы — негорючий пластик
- Цвет изолятора: синий
- Климатическое исполнение: У2
Где применяется
Шина предназначена для установки на монтажную панель внутри щита. Её габариты: ширина 152–180 мм, высота 27,8 мм, глубина 15–29 мм. Используется в трёхфазных сетях 380–400 В для подключения нулевых рабочих проводников (N). Особенно удобна в щитах с большим количеством отходящих линий, где требуется компактное и упорядоченное соединение проводников.
Плюсы
- 24 вывода для подключения
- Монтаж на панель без DIN-рейки
- Негорючие изоляторы
Характеристики
| Вид | N (ноль) |
|---|---|
| Винты крепления | М4 |
| Высота | 27,8 мм |
| Глубина | 15...29 мм |
| Климатическое исполнение | У2 |
| Количество кабельных выводов | 24 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 16/6 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На монтажную панель |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 100 А |
| Сечение шины | 6х9 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Нулевые |
| Тип поверхности | Необработанная |
| Типоисполнение | С 2-мя угловыми изоляторами |
| Ширина | 152...180 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
