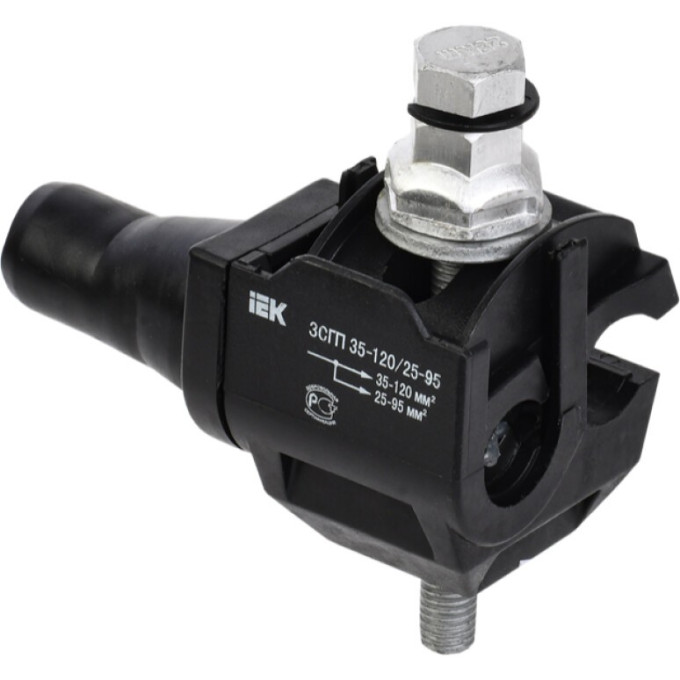

Зажим IEK ЗСГП 35-120/25-95 (CDR/CN 1S 95 UK) - UZSG-16-S10-120-S25-95
Артикул: UZSG-16-S10-120-S25-95
800 руб.
от 200 руб. × 4 без переплаты
В наличии
Доставка в Сургут
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
Вес0,266 кг
Высота101.0 мм
Длина60 мм
Момент срыва головки болта при монтаже25 Нм
Описание
При подключении ответвлений от воздушных линий к неизолированным проводам магистрали используют прокалывающие зажимы. Модель IEK ЗСГП 35-120/25-95 обеспечивает надежный контакт без снятия изоляции с ответвляемого провода: ножи контактной пластины прокалывают изоляцию при затягивании болтов.
Технические данные
- Сечение магистрали: 35...120 мм²
- Сечение ответвления: 25...95 мм²
- Номинальный ток: 190 А
- Номинальное напряжение: 1000 В
- Момент срыва головки болта: 25 Нм
- Материал корпуса: термопластик, армированный стекловолокном
- Температура эксплуатации: -60...+55 °C
Особенности монтажа
Болты обвальцованы, что предотвращает рассыпание деталей до монтажа. При достижении нужного усилия головка болта срывается, сигнализируя о достаточном контакте. Для демонтажа зажима используется специальный ключ. Для обеспечения герметичности ответвляемый провод вставляется в колпачок до упора.
Плюсы
- Быстрый монтаж без зачистки изоляции
- Высокий номинальный ток 190 А
- Контроль усилия затяжки по срыву головки
Характеристики
| Вес | 0,266 кг |
|---|---|
| Высота | 101.0 мм |
| Длина | 60 мм |
| Момент срыва головки болта при монтаже | 25 Нм |
| Номин напряжение | 1000 В |
| Номин напряжение изоляции ui | 6000 В |
| Номин поперечное сечение ответвления | 25...95 мм² |
| Номин поперечное сечение переходной секции | 35...120 мм² |
| Номин ток зажима | 190 А |
| Сечение магистрали | 35...120 мм² |
| Сечение ответвления | 25...95 мм² |
| Температура эксплуатации | -60...+55 °C |
| Тип | Зажимы |
| Тип соединения | Винтовое соединение |
| Ширина | 100 мм |
| Гарантийный срок, лет | 6 |
| Срок службы, лет | 40 |
